不同的接地方式,浪涌保護器怎么選?

來源:本站發布時間:2020-09-21 08:48:50

    GB50054《低壓配電設計規范》:低壓配電系統有三種接地形式,即IT系統、TT系統、TN系統。

    第1字母表示電源端與地的關系

    T:電源變壓器中性點直接接地。

    I:電源變壓器中性點不接地,或通過高阻抗接地。

    第二個字母表示電氣裝置的外露可導電部分與地的關系

    T:電氣裝置的外露可導電部分直接接地,此接地點在電氣上獨立于電源端的接地點。

    N:電氣裝置的外露可導電部分與電源端接地點有直接電氣連接。

    后續字母描述中性線與保護線的關系:

    S :中性線和保護線分開

    C :那邊中性線和保護線合并(一條導線)

    不同的接地方式,浪涌保護器如何選型?

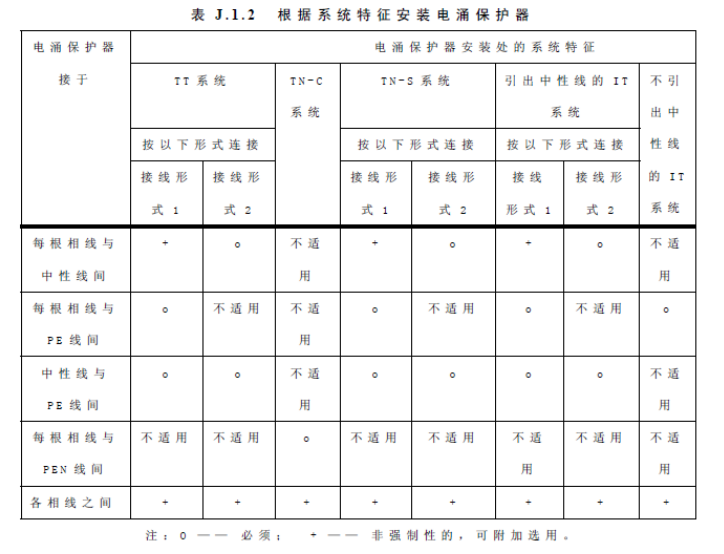

    根據GB50057附錄J表J.1.2所示:


    其中接線形式1表示SPD安裝在RCD的負荷側,接線形式2代表SPD安裝在RCD的電源側。

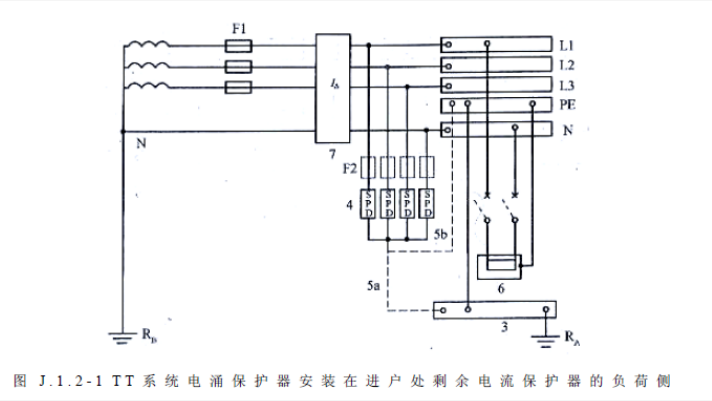

    如圖所示:TT系統SPD浪涌保護器安裝在RCD的負荷側時,使用4P接線模式,實現了L線與PE線、N線與PE線之間的共模保護。

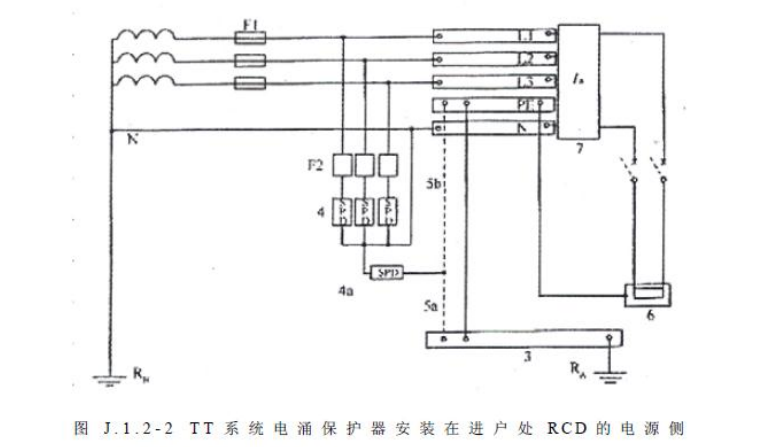

    如圖所示:TT系統SPD安裝在RCD的電源側時,相線和PE線中不能直接連接,接線模式為3P+N模式,4個浪涌保護器中有一個充當了N和PE線之間的共模保護,而另外三個連接在L和N線之間實現的是差模保護。


    如圖所示:TN-C系統N線和PE線合并為一條線,稱為PEN線,此時電路系統中實際上為相線和PEN線單獨連接,為3P接線模式。

    TN-S系統SPD安裝在RCD的負荷側時,使用4P接線模式,SPD浪涌保護器安裝在RCD的電源側時,相線和PE線中不能直接連接,連線模式為3P+N模式。


    如圖所示:TN-C-S系統前部分為TN-C方式供電,后部分從PEN線中分出N線和PE線。在N與PE線的連接處SPD用3P,在N與PE線分開10m以后安裝SPD時用4P,即在N與PE線間增加一個。

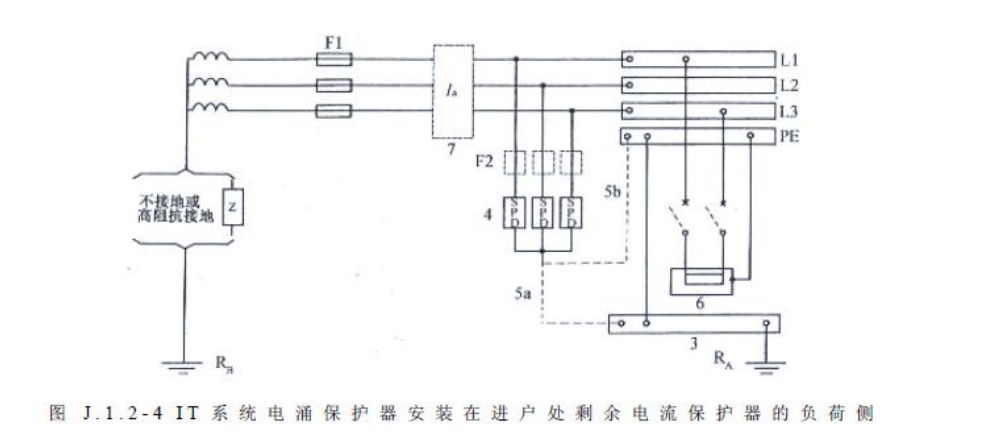

    不引出中線的IT系統,實際上只使用了3P的接線模式;引出中線的IT系統SPD安裝在RCD的負荷側時,使用4P接線模式;SPD安裝在RCD的電源側時,相線和PE線中不能直接連接,接線模式為3P+N。
