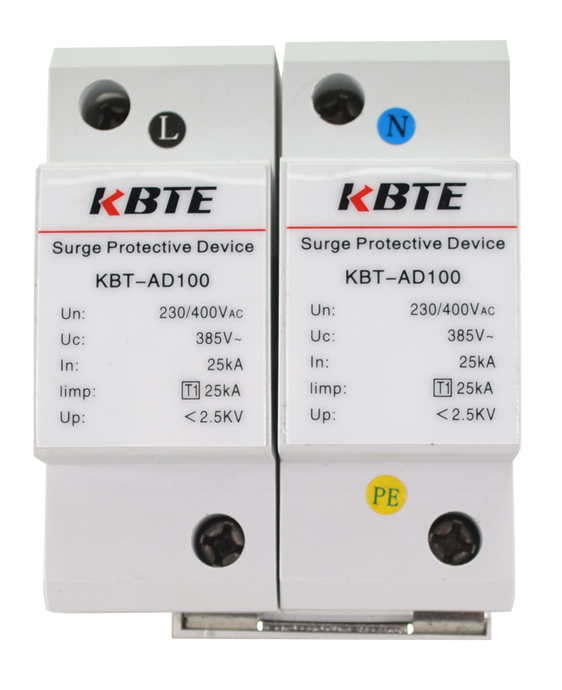

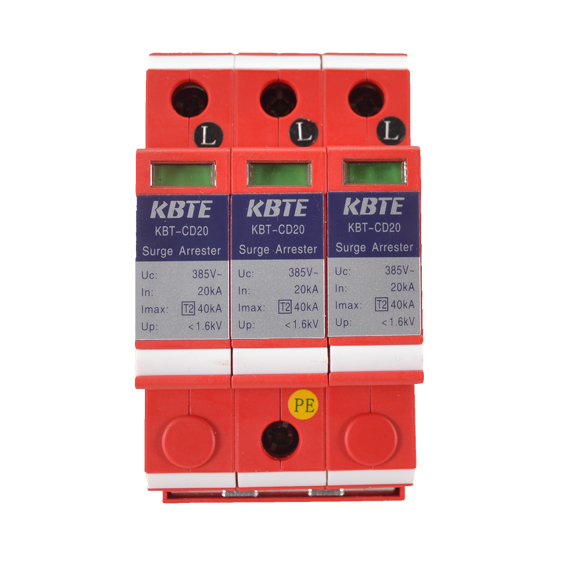

科比特防雷單相電源防雷模塊適用于各種電網制式的單相電源系統，組合方式有2P、1+1兩種形式，可用于電源系統的第一級、第二級和第三級防雷保護，并聯安裝在電源線路上，不影響電源線路的正常工作。
產品介紹
技術參數
|
名稱 |
單相電源防雷模塊 |
單相一體化 防雷模塊 |
||||||||
|
產品編碼 |
D06-01 |
D06-02 |
D08-05 |
D08-01 |
D08-02 |
D08-03 |
D08-04 |
D08-06 |
D08-07 |
D08-08 |
|
型號 |
KBT-AD100 |
KBT-AD80 |
KBT-BD80 |
KBT-BD60 |
KBT-BD40 |
KBT-BD30 |
KBT-CD20 |
KBT-CD10 |
KBT-CD10 |
KBT-CD10 |
|
規格 |
2P |
2P |
2P |
2P |
2P |
2P |
2P |
2P |
1P |
1P |
|
防雷保護等級 |
第一級 |
第二級 |
第三級 |
第三級 |
||||||
|
試驗類別 |
T1(Ⅰ級) |
T2(Ⅱ級) |
T2(Ⅱ級) |
|||||||
|
額定工作電壓Un（V） |
AC250 |
AC250 |
AC250 |
|||||||
|
最大持續工作電壓Uc（V） |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
385 |
|
沖擊電流（10/350μs）Iimp（kA） |
25 |
20 |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
/ |
|
標稱放電電流In（kA） （T1：10/350，T2：8/20） |
25 |
20 |
80 |
60 |
40 |
30 |
20 |
10 |
10 |
5 |
|
最大放電電流Imax（kA） |
/ |
/ |
160 |
120 |
80 |
60 |
40 |
20 |
20 |
10 |
|
電壓保護水平Up（kV） |
2.5 |
2.0 |
2.5 |
2.0 |
1.8 |
2.0 |
1.6 |
1.4 |
1.0 |
0.7 |
|
連接導線標準（mm2） |
≥6 |
≥6 |
≥4 |
≥4 |
≥4 |
≥4 |
≥2.5 |
≥2.5 |
≥2.5 |
≥2.5 |
|
接地線標準（mm2） |
≥10 |
≥10 |
≥6 |
≥6 |
≥6 |
≥6 |
≥4 |
≥4 |
≥4 |
≥4 |
|
推薦串聯過流保護器 |
125A |
100A |
100A |
63A |
50A |
40A |
32A |
20A |
20A |
10A |
|
外形尺寸 |
72×66×90 |
36×66×90 |
18×66×90 |
|||||||
|
組合方式及結構形式 |
2P/整體式 |
2P/插拔式 |
1P/插拔式 |
|||||||
|
接口類型 |
M6螺絲壓接 |
M5螺絲壓接 |
M4螺絲壓接 |
|||||||
|
保護模式 |
L/N-PE |
|||||||||
|
劣化指示 |
脫離器動作后，NO-COM短路，NC-COM開路 |
脫離器動作后正面視窗指示紅色 |
||||||||
|
響應時間t（ns） |
＜25 |
|||||||||
|
外殼材料 |
PBT阻燃塑料 |
|||||||||
|
外殼阻燃等級 |
UL94-V0 |
|||||||||
|
外殼防護等級 |
IP20 |
|||||||||
|
安裝方式 |
35mm電氣導軌 |
|||||||||
|
遙信告警裝置 |
常開/常閉（可選配置） |
|||||||||
|
工作溫度（℃） |
-40～+85 |
|||||||||
|
參考標準 |
IEC61643-1:2005 GB18802.1-2011 |
|||||||||
應用范圍
單相電源防雷模塊可用于通信、石油化工、工業廠礦、公路、鐵路、民航、金融、證券、賓館以及寫字樓、商品房等電源系統的各種配電箱、開關箱等重要且易遭受雷擊的設備的雷電防護。
