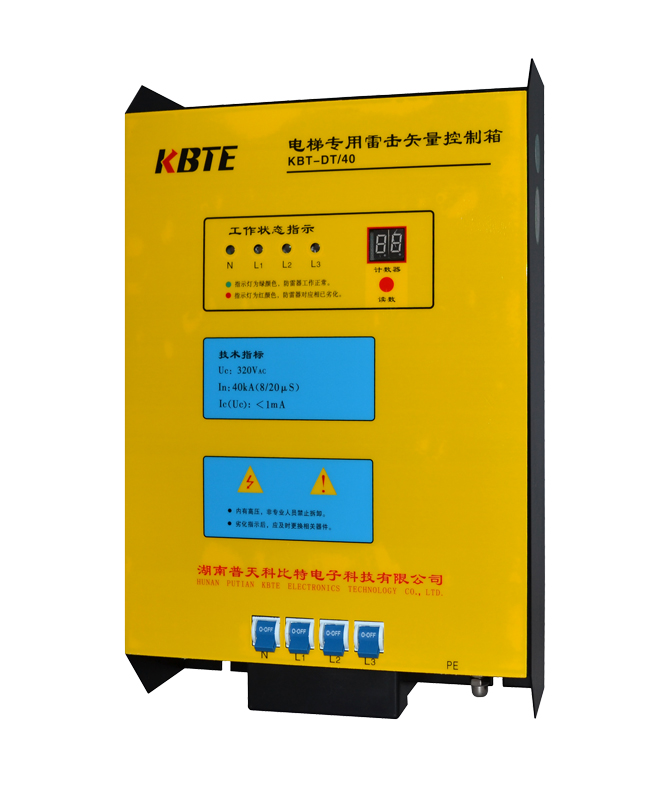

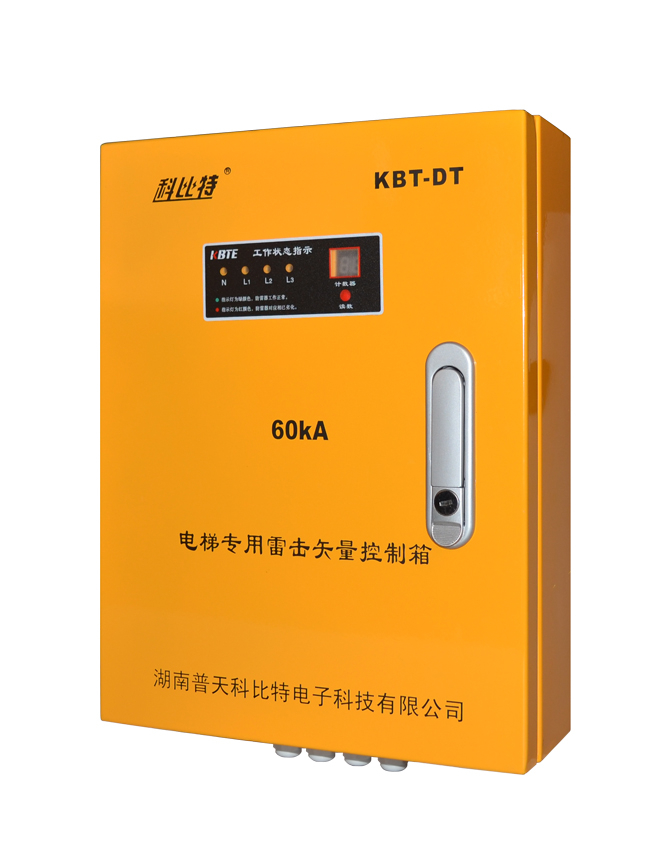

KBT-DT系列電梯雷電矢量控制箱適合TT、IT、TN-C、TN-C-S等各種電網制式的電梯電源系統。該系列電梯雷電矢量控制箱并聯安裝在電源線路上，不影響電源線路的正常工作；工作狀態指示燈，用于指示防雷器的工作狀態；雷電計數器，方便用戶了解線路遭受雷電入侵的頻次。
產品介紹
技術參數
|
名稱 |
電梯專用雷電矢量控制箱 |
電梯專用電涌保護器 |
||
|
產品編碼 |
X15-01 |
X15-02 |
D13-01 |
D13-02 |
|
型號 |
KBT-DT |
KBT-DT |
KBT-DT |
KBT-DT |
|
規格 |
60 |
40 |
40 |
30 |
|
保護級別 |
第二級 |
第三級 |
第三級 |
|
|
試驗類別 |
T2(Ⅱ級) |
T2(Ⅱ級) |
T2(Ⅱ級) |
|
|
額定工作電壓Un（V） |
AC220/380 |
AC220/380 |
AC220/380 |
AC220/380 |
|
最大持續工作電壓Uc（V） |
385 |
320 |
385 |
385 |
|
標稱放電電流In（kA） |
60 |
40 |
40 |
30 |
|
最大放電電流Imax（kA） |
120 |
60 |
80 |
60 |
|
電壓保護水平Up（kV） |
2.5 |
1.5 |
2.0 |
1.8 |
|
連接導線標準（mm2） |
≥4 |
≥2.5 |
≥2.5 |
≥2.5 |
|
接地線標準（mm2） |
≥6 |
≥4 |
≥4 |
≥4 |
|
外形尺寸 |
380×286×100 |
334×214×76 |
72×66×90 |
72×66×90 |
|
推薦串聯過流保護器 |
內置斷路器 |
內置斷路器 |
50A |
40A |
|
安裝方式 |
掛墻安裝：開孔尺寸410×210mm, 開4個φ10mm×80孔 |
掛墻安裝：開孔尺寸310×160mm, 開4個φ6mm×40孔 |
35mm電氣導軌安裝 |
|
|
外殼防護等級 |
IP65 |
IP20 |
IP20 |
|
|
指示燈及雷電計數器 |
帶智能休眠功能的雷電計數、工作指示、故障指示 |
遙信（可選配置） |
||
|
劣化指示 |
脫離器動作后，按讀數按鈕，指示燈紅色顯示 |
脫離器動作后正面視窗指示紅色 |
||
|
外殼材料 |
冷軋鋼板，表面靜電噴塑 |
PBT阻燃塑料 |
||
|
響應時間t（ns） |
＜25 |
|||
|
保護模式 |
L/N-PE |
|||
|
外殼阻燃等級 |
UL94-V0 |
|||
|
接口類型 |
M5螺絲壓接 |
|||
|
工作溫度（℃） |
-40～+85 |
|||
|
參考標準 |
IEC61643-1:2005 GB18802.1-2011 |
|||
應用范圍
主要適用于賓館、飯店、寫字樓、公寓、辦公樓、商住樓等的電梯防雷，防止雷擊產生的脈沖浪涌及瞬間過電壓對電梯設備造成損害
